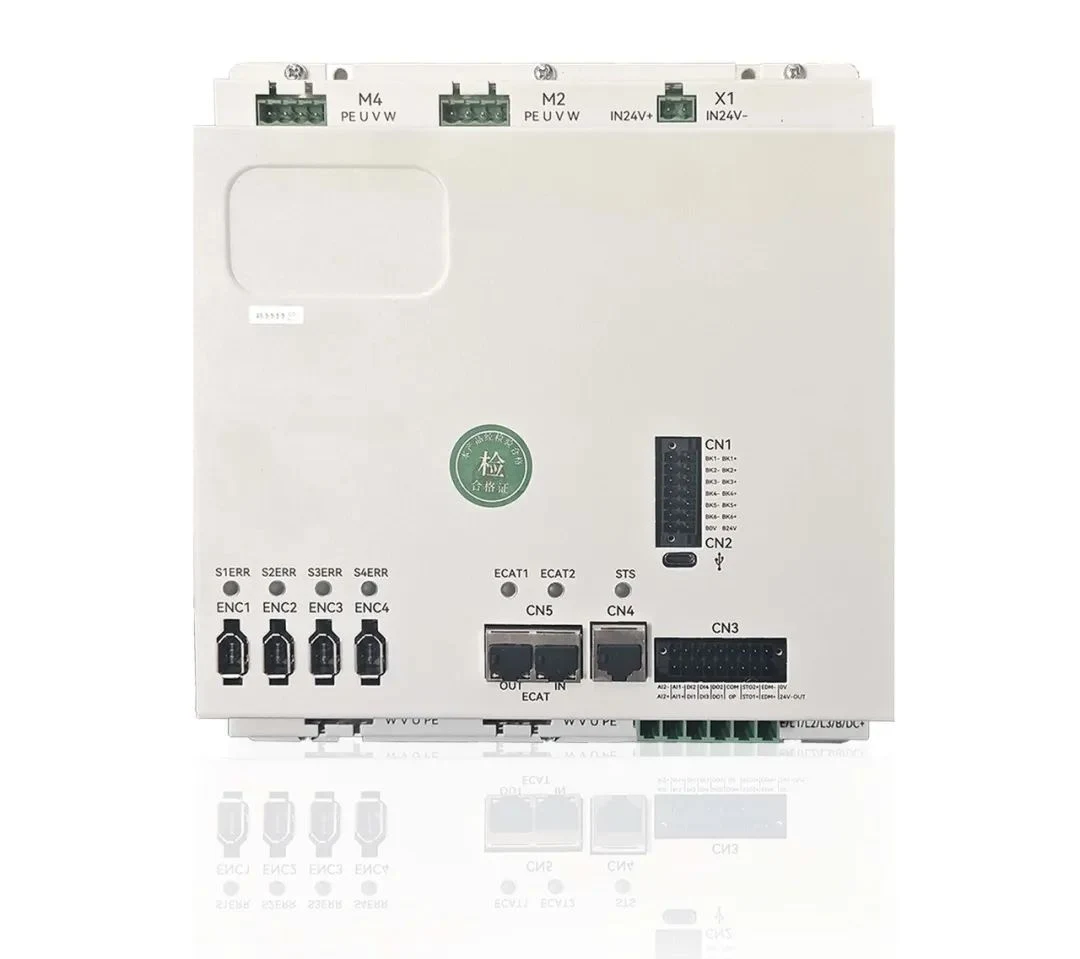

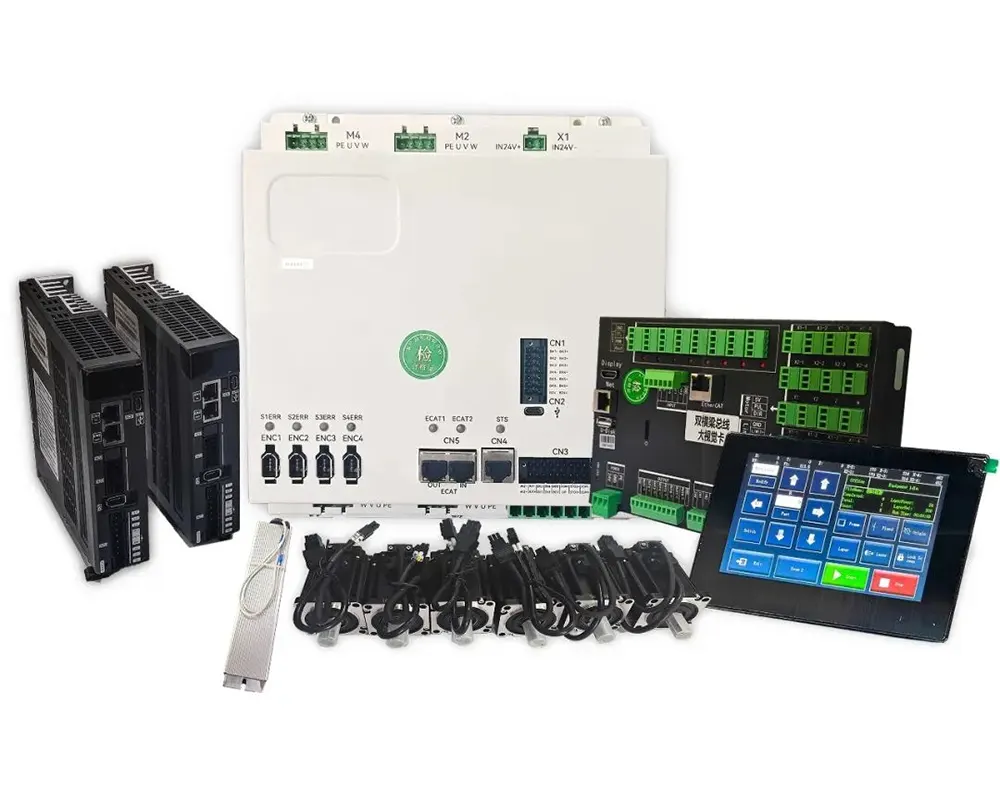

Laser ebaketaren arloan, kontrol-sistema aukeratzeak zuzenean eragiten du ekipoaren zehaztasuna, egonkortasuna eta ekoizpen-eraginkortasuna. Pultsuen kontrola tradizionalak pixkanaka akatsak agerian uzten dituenez, EtherCAT kontrola goi mailako fabrikaziorako lehen aukera bihurtu da. Gaur Zhiyuan-ek (Shenyan) garatutako EtherCAT kontrol sistema lau dimentsiotatik aztertuko dugu, pultsu kontrolaren ordez zergatik erabiltzen den EtherCAT kontrola eta bien arteko desberdintasunak zehatz-mehatz alderatuko ditugu!
Pultsuen kontrol tradizionalean, unitate bikoitzeko gantry sistemak pultsu maiztasunekin bat datozenean oinarritzen dira. Hala ere, seinale-atzerapenak eta motorraren erantzunen desadostasunak sarritan izpiaren distortsioa eragiten dute. Abiadura handietan, horrek mugimendu sakabanatuak edo urratsak galtzea ekar dezake. Eragozpen kritikoagoa da elektrizitatea eten ondoren motorraren posizioaren datuak galtzen direla, eta eskuz etxeratzea eskatzen du, denbora asko eta akatsak izateko joera duena.

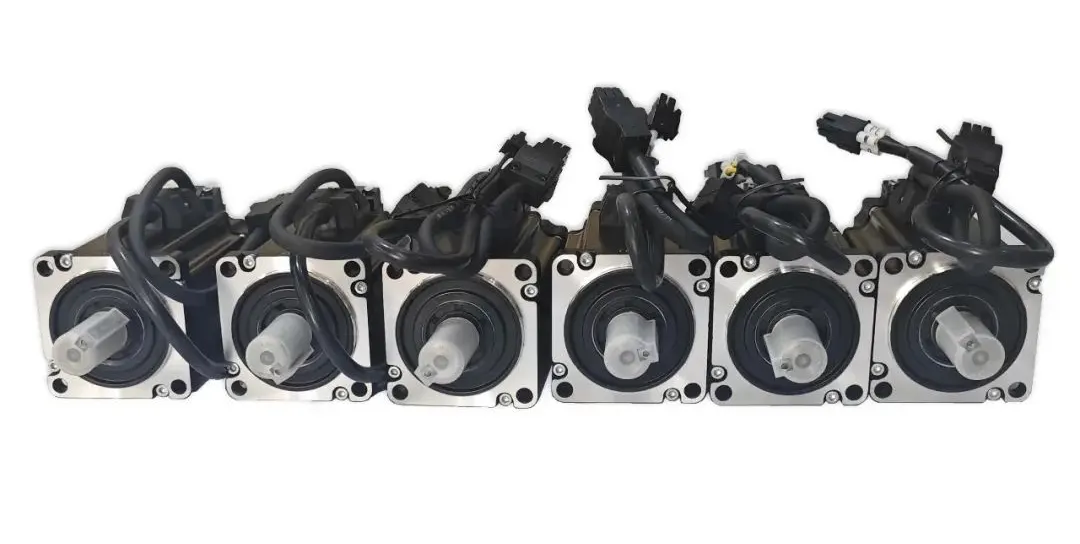

Aitzitik, EtherCAT kontrolak bi motorretan kodegailuen denbora errealeko feedbacka ahalbidetzen du, momentuaren banaketa dinamikoki doituz, sinkronizazioa mantentzeko. Nahiz eta 2000 mm/s-ko abiaduran, sinkronizazio-errorea ± 3μm-en barruan egon daiteke. Potentzia galdu ondoren, sistemak posizioaren zuzenketa automatikoa egiten du, eskuzko esku-hartzerik gabe berehala berrabiarazteko aukera emanez. Horrek asko murrizten du pauso-galeren ondorioz material-hondakinen arriskua, pultsu-sistemekin ohikoa dena.
Laser ebaketa-makina baten barneko ingurune elektromagnetikoa oso konplexua da, eta gero eta nabarmenagoak dira pultsuak kontrolatzeko sistemen gabeziak:
Ardatz bakoitzak pultsu, norabide eta seinale-lerro bereiziak behar ditu, eta ondorioz kable kopuru handia sortzen da. Horrek zarata elektromagnetikoen akoplamenduaren eta pultsu seinalearen galeraren arriskua areagotzen du.
Distantzia luzeko transmisioak kableatu blindatu gehigarriak behar ditu, kostua eta mantentze-zailtasuna areagotuz.

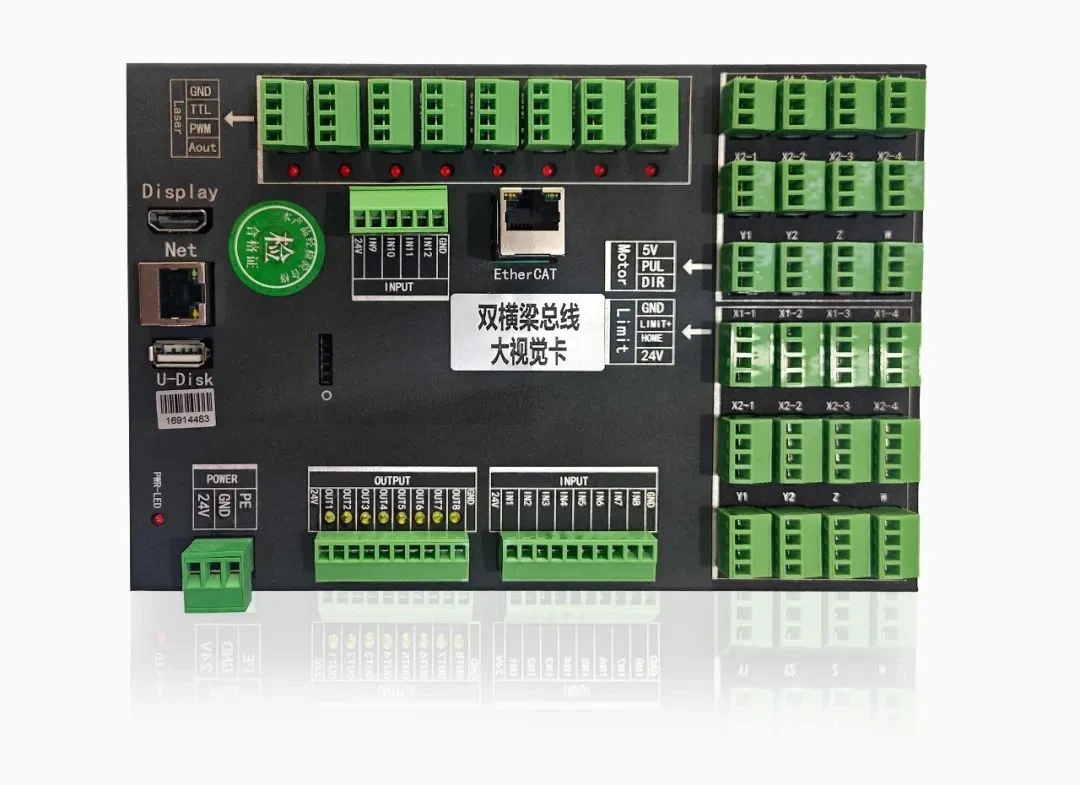

Aitzitik, EtherCAT kontrol-sistemek pare bihurritu kable blindatu bakarra behar dute gailu guztiak kateatzeko. Konfigurazio honek interferentziaren aurkako errendimendu paregabea eskaintzen du, CRC erroreen egiaztapena eta birtransmisio mekanismoak bezalako funtzioei esker.
Gehienez 16 seinale-lerro behar dituen 4 ardatzeko pultsu-sistema tradizional batekin alderatuta, EtherCAT kontrolak kableatuak % 90 murrizten ditu, muntaketa denbora nabarmen murrizten du, hutsegite tasak % 60 murrizten ditu eta sistemaren egonkortasuna asko hobetzen du.
Pultsuak kontrolatzeko sistemek aginduak norabide bakarrean bakarrik bidal ditzakete, motorraren egoera "zona itsuan" utziz. Arazoak konpontzeko eskuzko esperientzian oinarritzen da asko, geldialdi-arriskuak handiak eta mantentze-lanak ez direla eraginkorrak. Aitzitik, EtherCAT kontrolak duplex osoko komunikazioa ahalbidetzen du, eta denbora errealean sartzea ahalbidetzen du motorraren egoera eta sistemaren parametroetara. Matxuren iragarpen adimenduna eta kontrol egokitzailea onartzen ditu, abantaila nagusi hauekin: Motore eta ardatzetarako bizi-ziklo osoko datuen erregistroa.
Hodeian oinarritutako datu historikoen integrazioa prozesatzeko edozein unetan mugimendu-baldintzen trazabilitatea lortzeko. Energia-etenaldiaren ondoren berreskuratze azkarra, ekoizpenaren geldialdi-denbora gutxituz. Adimen-maila honek fidagarritasuna hobetzen du eta mantentze-kostuak nabarmen murrizten ditu, pultsu-sistemen zaharreko hobekuntza garrantzitsu bat markatuz.
Pultsu-kontrolarekin, parametroen doikuntzak normalean makina berrabiarazi behar du, eta zaila da material edo prozesatzeko metodo desberdinen artean aldatzea azkarra.
EtherCAT kontrola, berriz, hodeian oinarritutako prozesu-liburutegi batekin integra daiteke, erabiltzaileek klik bakar batekin aurrez zehaztutako ebaketa-profilak berehala kargatzeko aukera emanez. Horrek lote txiki eta pertsonalizatutako produkzio-eskaeretara egokitzea eraginkorra bermatzen du, dendako malgutasuna eta produktibitatea asko hobetuz.
EtherCAT Kontrol-ek begizta itxiko feedback osoa ahalbidetzen du zehaztasun handiagoa lortzeko. EtherCAT-eko kontrol-sistemek geruza hirukoitzeko kontrola lortzen dute —posizioa, abiadura eta momentua— begizta itxiko feedback-mekanismo oso baten bidez (Kodetzailea → Gidaria → Kontrolatzailea).
Aitzitik, pultsu-kontrola begizta irekia edo erdi-itxia da, eta feedback modulu gehigarriak behar ditu antzeko errendimendua gutxi gorabehera. Gama altuko laser ebaketa-makinek orain kodetzaile absolutu bikoitzeko erredundantzia integratzen dute (motorearen aldean zein kargaren aldean muntatuta), transmisio-katearen akatsak eraginkortasunez ezabatuz. Diseinu aurreratu honek gantry-ren zuzenketa automatikoko zehaztasuna bermatzen du ± 1 μm-ko barruan, aparteko zehaztasuna eta fidagarritasuna emanez aplikazio zorrotzetan.
EtherCAT kontrola goi-mailako fabrikaziorako baldintza zurrun bihurtu da: pultsuen kontrola kostu baxua den arren, zaila da abiadura handiko, doitasun handiko eta adimenezko ekoizpenaren beharrak asetzea. EtherCAT kontrola laser ebaketaren eraginkortasunaren sabaia birdefinitzen ari da zehaztasun handiko sinkronizazioaren, interferentziaren aurkako kableatuaren, denbora errealeko monitorizazioaren eta ekoizpen malguaren lau abantailen bidez!
